多光譜掃描儀結構原理

多光譜掃描儀結構原理

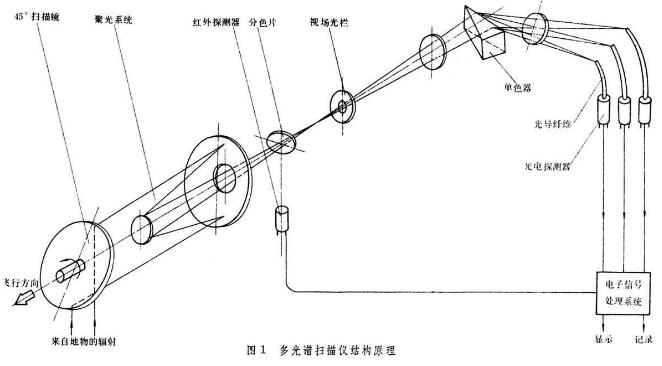

從地物來的紅外和可見光輻射進入多光譜掃描儀，經掃描鏡反射進入聚光系統，成像于視場光欄處（圖1）。 視場光欄大小決定瞬時視場的大小。進入視場光欄的某瞬間的一像元的輻射，由單色器分光，將同一像元的輻射分成若干波段。分光的手段很多，有時單色器的波段不夠?qū)�，可以用分色片先把可見光與熱紅外波段分開。這樣，可以在很寬的光譜范圍內選取所需要的波段。然后，按不同的波段分別用相應的光電探測器和紅外探測 器接收。在可見光和近紅外波段常用光電倍增管（見光電管與光電倍增管）或硅光電二極管，在熱紅外波段，常用銻化銦和碲鎘汞探測器等相序表| 萬用表| 功率計| 示波器| 電阻測試儀| 電阻計| 電表| 鉗表| 高斯計| 電磁場測試儀。
