在之前的文章中，我們說到HOBO記錄儀H22-001能量記錄儀在壓縮機行業的應用，詳細：http://www.cunfeng.cn/arnews.asp?id=1603
現在我們以壓力傳感器T-ASH-G2-200為例詳細操作下

我們要用到的HOBO設備：H22-001（）、S-FS-CVIA模塊、壓力傳感器T-ASH-G2-200

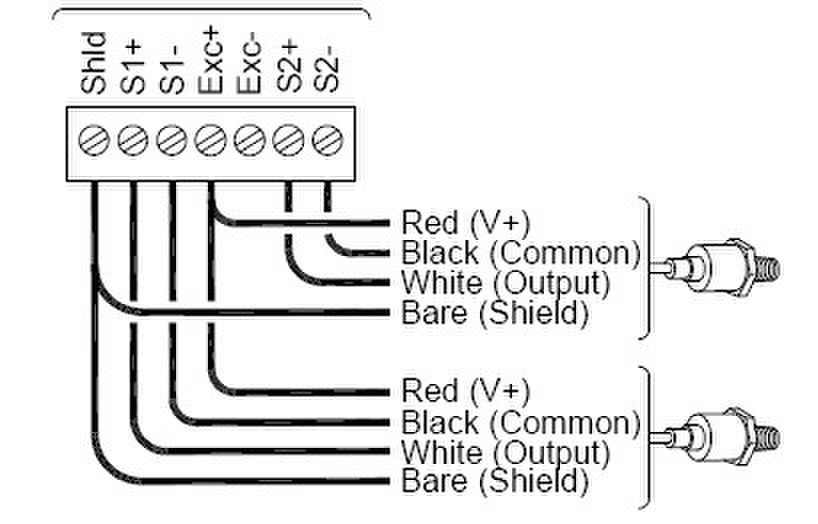

首先是設備線路連接，如圖，
因為S-FS-CVIA是雙通道模塊，上圖是同時接兩個壓力傳感器，
T-ASH-G2-200有4條接線，分別有裸線（是屏蔽線 接shld）、紅線（接Exc+）、白線（接S1+或S2+）、黑線（接S1-或S2-）。

接下來我們把S-FS-CVIA接在H22-001上，通過鏈接線接到電腦，

啟動HOBO軟件，點擊launch來設置記錄儀H22
如下圖

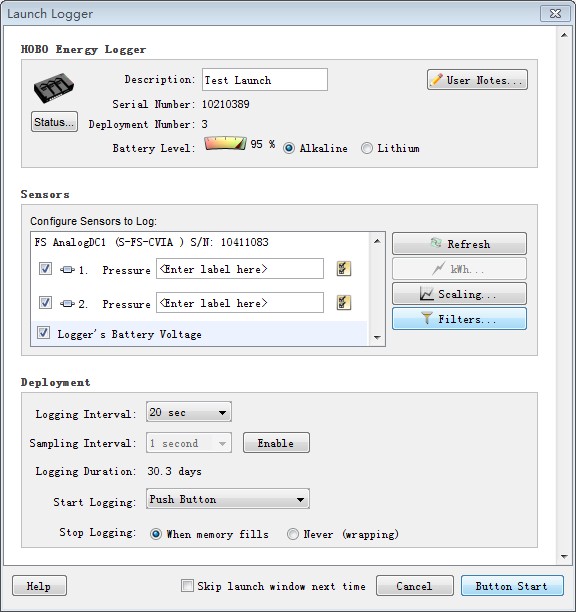

可以看到軟件能檢測到S-FS-CVIA模塊下有2個外接傳感器，

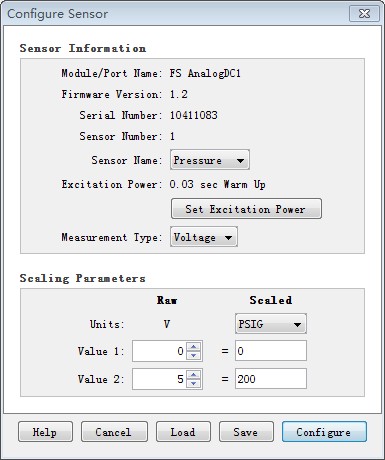

現在我們點擊外接傳感器后面兩個小勾勾設置進入圖如下


可以自己設置比值，或我們可以通過Load 來輕松設置
如圖

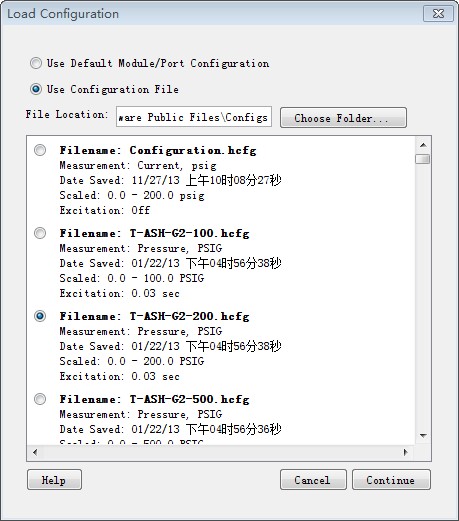

選中對應的傳感器型號，按Continue 就可以

接著會返回到上個界面，再接configure 完成傳感器設置，返回到記錄儀界面進行開啟。
