HOBO數據記錄儀在照明和空調性能應用中的實例

HOBO數據記錄儀在照明和空調性能應用中的實例
可用的傳感器和測量時間間隔的選擇的多樣性，使數據記錄儀令人難以置信的靈活性。幾乎任何耗能設備或舒適條件的可以量化的。
以下是一些常見的例子。
HOBO　U9的燈開/關記錄開啟和關閉狀態指示燈。

照明系統
照明的能源使用是指由兩個量：功率（瓦）和運行時間。個別燈具的功耗是容易衡量，但作業時間更難以建立。預計運行時間通常有大量的不確定性，無論是因?yàn)闀r(shí)間表可能不會被稱為絕對或因?yàn)槿祟惖男袨槭怯行╇S機。儲蓄基礎上承擔經營 溫度計| 溫度表| 風速計| 照度計| 噪音計| 輻照計| 聲級計| 溫濕度計| 紅外線測溫儀
評估一個項目是否在經濟上是可行的，但報告到最終用戶的實際儲蓄小時的罰款。
為了提高效率僅涉及夾具升級項目，儲蓄被定義為：
kWhsaved = (# fixtures)(1 kW/1,000W)(Wpre — Wpost) （工作時間）
假設作業時間保持一樣的，不管夾具類型，所以通關時間可測之前或之后升級。
的項目，包括控制，減少操作時間（占用傳感器或BAS控制），儲蓄被定義為：
kWhsaved = (# fixtures)(1 kW/1,000W)(WPre * OpHoursPre — Wpost * OpHoursPost)
如果運行時間有望改變，這是必要的前期和后期改造條件分開，以避免重復計算儲蓄。凡預改造經營小時不能可靠地估計，他們應該進行測量。
在實踐中，照明節約建筑照明的庫存和分配每個項目類似的作業時間，空間類型計算。公共空間的類型可能是開放式辦公，私人辦公室，會議室，公共區域和存儲。
照明使用時間記錄器，如Onset，®宏寶®U9的開/關伐木者的光，然后部署兩到四個星期來衡量一個樣品裝置的運行時間為每個空間類型。每個空間類型的平均運行時間都在前面的方程來計算每個空間類型，并最終從整個建筑的儲蓄。

照明使用時間記錄器記錄的時候開和關之間的狀態變化。此信息轉化為工作時間是很容易實現簡單的電子表格計算。分配到時間使用或日的一周內的工作時間是有點困難，但也可以使用電子表格計算。

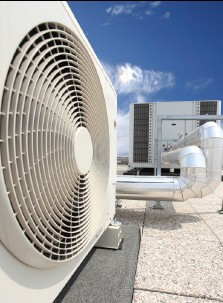

空調性能
因?yàn)樵S多空調部件 - 風機，壓縮機，冷卻塔，鍋爐 - 可變負載設備，數據記錄儀提供了有價值的性能信息。
電力負荷是最簡單的參數來衡量。用途，要求熱
加載量化往往需要高精度溫度傳感器和流量計產生有意義的結果。
電力直流電（DC）電路實測值計算很簡單：在瓦的功率等于安培的電流乘以伏特。交替
電流（AC）電路，電流并不總是相電壓和以前的關系是不準確的。對于感性負載，如電機和電感鎮流器，電流滯后電壓背后。此相移稱為單位功率因數，它提供了真正的功率，電壓之間的關系可表示，和電流。單相交流電路，在瓦真正的力量是：
PAC, Watts = V * A * PF
0.5和0.9之間，根據電機負載電機的功率因數范圍。銘牌上列出的是在滿負荷條件下，跌幅小于滿載功率因數。出于這個原因，電機測量要求精確的功率值需要同步的電壓和電流測量與儀器，檢測到的電壓和電流之間的相移。如果電機的狀態或相對電源將提供足夠的信息，電流測量是足夠的。
另一個因素是復雜電機測量總諧波失真（THD）的存在。如變速驅動器，電子鎮流器，電腦開關電源產生的電流波形與電壓同步，但在頻率大于60 Hz的是“斬”�？傊C波失真的存在降低了電流傳感器的精度。精確的功率測量是必需的，使用一個真正的功率傳感器，可以保留的THD存在的準確性。

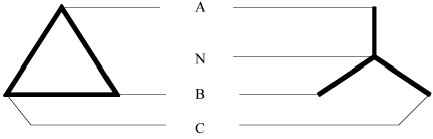

大多數電機大于5惠普使用三相交流電源。有兩種配置可供選擇：三角洲和星形。三角洲配置使用三根導線，而采用四星形配置 - 第四導體是中性的。

在增量配置，電壓測量線 - 線：VAB，VBC的，VAC。因?yàn)樗�有電流的瞬時總和必須為零，只有兩個電流（以及相應的 電壓）必須使用作為參考的第三站。在 1星形配置，電壓測量線到中性：范之VBN，VCN。 個別電機工作時，它是可以接受的假設，平衡三相電壓和電流是相等的，但這個假設應檢查階段。如果平衡階段，在三角洲電路測量線路功率是：
Ptotal,Watts = √3 * V line * A line * PF
而一個星形電路，它是：
Ptotal,Watts = 3 * V ph * A ph * PF

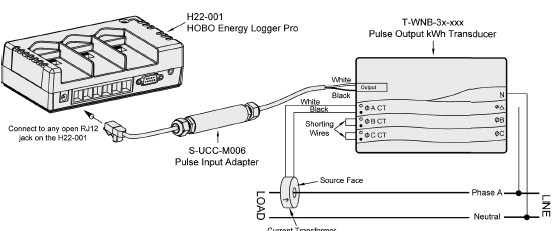

√3和3個因素是來自各個階段之間的關系。功率因數的存在，意味著監測電壓和電流單獨的數據記錄器將無法提供精確的功率測量 - 如H22HOBO　能源與千瓦時傳感器記錄的數據記錄器如果精度要求高，必須使用（見下面的例子）。
